IFC-mallien katselu
Päävalikko:
2D - Näytä malli kaksiulotteisessa suunnitelmanäkymässä.
Ortografinen näkymä - Aktivoi ortografisen näkymän. Ortografinen näkymä säilyttää kaikki mitat suhteellisesti riippumatta niiden etäisyydestä tarkkailijasta.
Kohdista objektiin - Kohdistaa näkymän aktivoituun objektiin tai, jos mitään objektia ei ole aktivoitu, koko malliin.
Ensimmäisen persoonan näkymä - Aktivoi näkymän, jossa näkymä pyörii kameran sijainnin ympärillä. Toisin kuin vakiokatselussa, jossa kamera pyörii kohdistimen sijainnin ympärillä.
Pohjapiirros - Avaa pohjapiirrosikkunan. Pohjapiirrosta klikkaamalla siirrytään mallinäkymässä vastaavaan sijaintiin. Pohjapiirroksen kerrosten valinta tehdään korkeustasomerkintöjen avulla.
Piilota - Piilottaa objektin klikkaamalla sitä. Piilotetut objektit voidaan tehdä näkyviksi valitsemalla "Näytä kaikki" hiiren oikean painikkeen valikosta.
Leikkaa - Mahdollistaa mallin poikkileikkauksen tekemisen.
Mittaa - Avaa työkalun mittausketjujen luomista varten.

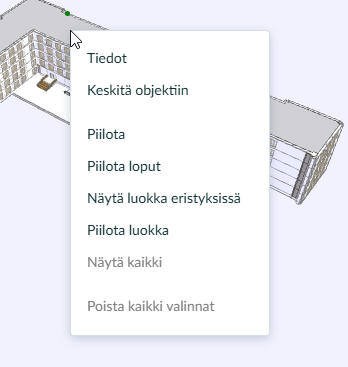

Hiiren oikean painikkeen valikko objekteille :
Info - Avaa paneelin näytön oikealle puolelle, jossa on tietoa objektista.
Kohdista objektiin - Kohdistaa näkymän aktivoituun objektiin tai, jos mitään objektia ei ole aktivoitu, koko malliin.
2D - Näytä malli kaksiulotteisessa suunnitelmanäkymässä.
Ortografinen näkymä - Aktivoi ortografisen näkymän. Ortografinen näkymä säilyttää kaikki mitat suhteellisesti riippumatta niiden etäisyydestä tarkkailijasta.
Kohdista objektiin - Kohdistaa näkymän aktivoituun objektiin tai, jos mitään objektia ei ole aktivoitu, koko malliin.
Ensimmäisen persoonan näkymä - Aktivoi näkymän, jossa näkymä pyörii kameran sijainnin ympärillä. Toisin kuin vakiokatselussa, jossa kamera pyörii kohdistimen sijainnin ympärillä.
Pohjapiirros - Avaa pohjapiirrosikkunan. Pohjapiirrosta klikkaamalla siirrytään mallinäkymässä vastaavaan sijaintiin. Pohjapiirroksen kerrosten valinta tehdään korkeustasomerkintöjen avulla.
Piilota - Piilottaa objektin klikkaamalla sitä. Piilotetut objektit voidaan tehdä näkyviksi valitsemalla "Näytä kaikki" hiiren oikean painikkeen valikosta.
Leikkaa - Mahdollistaa mallin poikkileikkauksen tekemisen.
- Kytke päälle "Valitse leikkaus" ja klikkaa seinää, kattoa tai muuta objektia, jonka akselin mukaan haluat tehdä leikkauksen
- Näytön oikeaan reunaan ilmestyy paneeli, jota voit vetää hiirellä muuttaaksesi leikkauksen syvyyttä.
- Voit tehdä useamman kuin yhden leikkauksen .
- Aktiiviset leikkaukset näkyvät myös yläkomentopalkissa, jossa ne voidaan poistaa tai muokata.
- Poistaaksesi kaikki leikkaukset, valitse "Leikkaukset" komentopalkista ja "Poista kaikki" pudotusvalikosta.
Mittaa - Avaa työkalun mittausketjujen luomista varten.
- Malliin voidaan piirtää useita erilaisia mittausketjuja samanaikaisesti.
- Poistaaksesi mittausketjun, klikkaa sitä hiiren oikealla painikkeella ja valitse "Poista".
- Hiiren oikealla painikkeella voit myös näyttää mittausketjun akselin ja piilottaa mittausketjun merkit.
Hiiren oikean painikkeen valikko objekteille :
Info - Avaa paneelin näytön oikealle puolelle, jossa on tietoa objektista.
- Painikkeet objektin luokan vieressä voivat näyttää saman luokan objektit erikseen (eli kaikki muu on piilotettu) tai piilottaa kaikki saman luokan objektit.
- Objektin parametrit voidaan myös merkitä suosikeiksi kirjanmerkkikuvakkeella, jolloin ne näkyvät listan alussa.
Kohdista objektiin - Kohdistaa näkymän aktivoituun objektiin tai, jos mitään objektia ei ole aktivoitu, koko malliin.
Piilota - Piilottaa objektin klikkaamalla sitä. Piilotetut objektit voidaan tehdä näkyviksi valitsemalla "Näytä kaikki" hiiren oikean painikkeen valikosta.
Piilota muut - Piilottaa kaiken muun paitsi tämän objektin.
Eristä luokka - Näyttää objektit, jotka kuuluvat samaan luokkaan kuin objekti, erikseen, eli kaikki muu on piilotettu.
Piilota luokka - Piilottaa objektin ja kaikki saman luokan objektit.
Näytä kaikki - Tekee kaikki piilotetut objektit näkyviksi.
Poista valinta kaikista - Poistaa aktivoinnin kaikista aktivoiduista objekteista.
